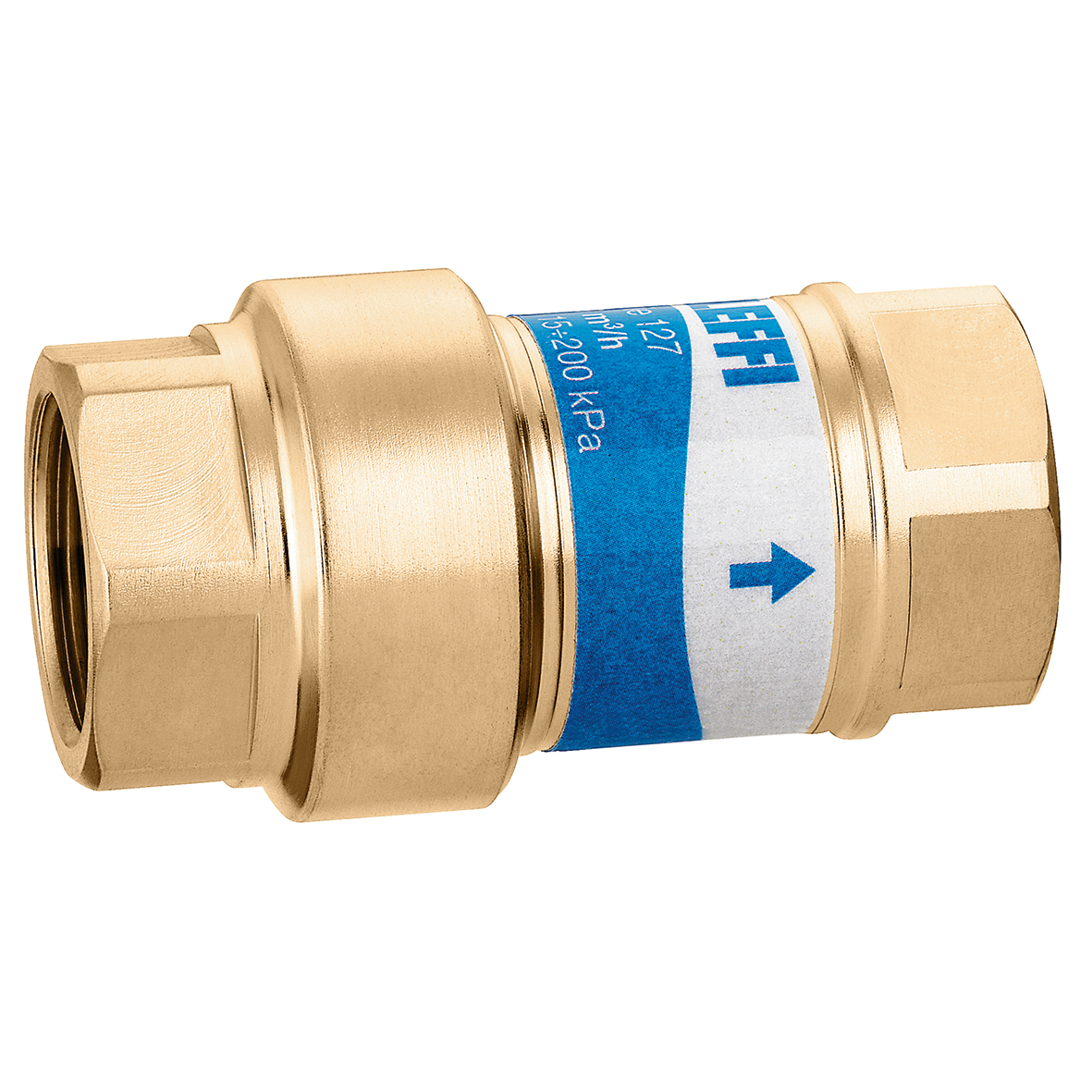

AUTOFLOW® 127151 Estabilizador Dinâmico de Vazão Fixa Independente da Pressão, 3/4" com opções de 0,085 a 1,6m³/h, Campo de Pressão Diferencial 1,5 a 20 m.c.a.

Clique no botão ao lado para assistir o video relacionado ao produto.

Assistir Video

AUTOFLOW® 127151 Estabilizador Dinâmico de Vazão Fixa Independente da Pressão, 3/4" com opções de 0,085 a 1,6m³/h, Campo de Pressão Diferencial 1,5 a 20 m.c.a.

Código: HCL127151 Marca:
R$ 469,60
até 3x de R$ 156,53 sem juros
ou R$ 448,47 via Pagamento na entrega
Comprar Estoque: 10 dias úteis
R$ 469,60
até 3x de R$ 156,53 sem juros
ou R$ 448,47 via Pagamento na entrega
Comprar Estoque: 10 dias úteis
R$ 469,60
até 3x de R$ 156,53 sem juros
ou R$ 448,47 via Pagamento na entrega
Comprar Estoque: 10 dias úteis
R$ 469,60
até 3x de R$ 156,53 sem juros
ou R$ 448,47 via Pagamento na entrega
Comprar Estoque: Disponível
R$ 469,60
até 3x de R$ 156,53 sem juros
ou R$ 448,47 via Pagamento na entrega
Comprar Estoque: Disponível
R$ 469,60
até 3x de R$ 156,53 sem juros
ou R$ 448,47 via Pagamento na entrega
Comprar Estoque: 10 dias úteis
R$ 469,60
até 3x de R$ 156,53 sem juros
ou R$ 448,47 via Pagamento na entrega
Comprar Estoque: Disponível
R$ 469,60
até 3x de R$ 156,53 sem juros
ou R$ 448,47 via Pagamento na entrega
Comprar Estoque: Disponível
R$ 469,60
até 3x de R$ 156,53 sem juros
ou R$ 448,47 via Pagamento na entrega
Comprar Estoque: 10 dias úteis
R$ 469,60
até 3x de R$ 156,53 sem juros
ou R$ 448,47 via Pagamento na entrega
Comprar Estoque: Disponível
R$ 469,60
até 3x de R$ 156,53 sem juros
ou R$ 448,47 via Pagamento na entrega
Comprar Estoque: Disponível
R$ 469,60
até 3x de R$ 156,53 sem juros
ou R$ 448,47 via Pagamento na entrega
Comprar Estoque: 10 dias úteis
R$ 469,60
até 3x de R$ 156,53 sem juros
ou R$ 448,47 via Pagamento na entrega
Comprar Estoque: Disponível
R$ 469,60
até 3x de R$ 156,53 sem juros
ou R$ 448,47 via Pagamento na entrega
Comprar Estoque: Disponível
R$ 469,60
até 3x de R$ 156,53 sem juros
ou R$ 448,47 via Pagamento na entrega
Comprar Estoque: Disponível
Ops! Esse produto encontra-se indisponível.
Deixe seu e-mail que avisaremos quando chegar.
R$ 469,60
até 3x de R$ 156,53 sem juros
ou R$ 448,47 via Pagamento na entrega
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
    • 4x de R$ 125,82
    • 5x de R$ 102,36
    • 6x de R$ 86,48
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
  • R$ 448,47 Boleto Bancário
  • R$ 448,47 Entrega
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
    • 4x de R$ 125,82
    • 5x de R$ 102,36
    • 6x de R$ 86,48
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
  • R$ 448,47 Boleto Bancário
  • R$ 448,47 Entrega
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
    • 4x de R$ 125,82
    • 5x de R$ 102,36
    • 6x de R$ 86,48
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
  • R$ 448,47 Boleto Bancário
  • R$ 448,47 Entrega
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
    • 4x de R$ 125,82
    • 5x de R$ 102,36
    • 6x de R$ 86,48
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
  • R$ 448,47 Boleto Bancário
  • R$ 448,47 Entrega
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
    • 4x de R$ 125,82
    • 5x de R$ 102,36
    • 6x de R$ 86,48
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
  • R$ 448,47 Boleto Bancário
  • R$ 448,47 Entrega
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
    • 4x de R$ 125,82
    • 5x de R$ 102,36
    • 6x de R$ 86,48
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
  • R$ 448,47 Boleto Bancário
  • R$ 448,47 Entrega
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
    • 4x de R$ 125,82
    • 5x de R$ 102,36
    • 6x de R$ 86,48
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
  • R$ 448,47 Boleto Bancário
  • R$ 448,47 Entrega
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
    • 4x de R$ 125,82
    • 5x de R$ 102,36
    • 6x de R$ 86,48
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
  • R$ 448,47 Boleto Bancário
  • R$ 448,47 Entrega
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
    • 4x de R$ 125,82
    • 5x de R$ 102,36
    • 6x de R$ 86,48
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
  • R$ 448,47 Boleto Bancário
  • R$ 448,47 Entrega
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
    • 4x de R$ 125,82
    • 5x de R$ 102,36
    • 6x de R$ 86,48
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
  • R$ 448,47 Boleto Bancário
  • R$ 448,47 Entrega
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
    • 4x de R$ 125,82
    • 5x de R$ 102,36
    • 6x de R$ 86,48
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
  • R$ 448,47 Boleto Bancário
  • R$ 448,47 Entrega
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
    • 4x de R$ 125,82
    • 5x de R$ 102,36
    • 6x de R$ 86,48
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
  • R$ 448,47 Boleto Bancário
  • R$ 448,47 Entrega
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
    • 4x de R$ 125,82
    • 5x de R$ 102,36
    • 6x de R$ 86,48
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
  • R$ 448,47 Boleto Bancário
  • R$ 448,47 Entrega
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
    • 4x de R$ 125,82
    • 5x de R$ 102,36
    • 6x de R$ 86,48
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
  • R$ 448,47 Boleto Bancário
  • R$ 448,47 Entrega
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
    • 4x de R$ 125,82
    • 5x de R$ 102,36
    • 6x de R$ 86,48
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
  • R$ 448,47 Boleto Bancário
  • R$ 448,47 Entrega
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
    • 4x de R$ 125,82
    • 5x de R$ 102,36
    • 6x de R$ 86,48
    • 1x de R$ 469,60 sem juros
    • 2x de R$ 234,80 sem juros
    • 3x de R$ 156,53 sem juros
  • R$ 448,47 Boleto Bancário
  • R$ 448,47 Entrega
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

FUNÇÃO

A válvula estabilizadora dinâmica de vazão AUTOFLOW®, mantém estável o fluxo de água do circuito que está controlando, seja qual for a pressão  e mesmo que varie a pressão sobre esse ramal.

São centenas de itens, com vazões fixadas em fábrica e não ajustáveis, para a sua escolha.  Isso é possível com um cartucho que tem uma abertura proporcional à sua vazão nominal, que associado ao movimento de um pistão com mola, varia a seção de passagem conforme a influência do diferencial de pressão no pistão.

Neste item 127151 da Série, estão as opções de vazão de 0,085 até 1,6 m³/h, no intervalo de pressão diferencial de trabalho (Δp) entre 15 e 200kPa.

Tomando como exemplo um circuito principal tendo várias derivações com vazões pré-definidas e garantidas por estabilizadores dinâmicos AUTOFLOW® para aquelas vazões:  As válvulas que estiverem mais próximas à bomba circuladora estarão submetidas a pressões diferenciais maiores;  Neste caso o pistão vai reduzir mais a seção de passagem quanto mais próximo da bomba circuladora estiver o estabilizador dinâmico, admitindo somente a vazão fixada na fábrica e que está identificada no seu corpo.

Na prática, o estabilizador dinâmico AUTOFLOW® mantém o fluxo constante do fluido no ramal do circuito hidráulico em que estiver instalado. O fluxo será constante mesmo que o sistema imponha variadas pressões diferenciais nas válvulas de balanceamento instaladas, que podem ser ocasionadas, por exemplo, pelo corte de fluxo em um ou mais ramais e/ou pelas pressões diferenciais conforme a maior ou menor proximidade com a bomba de circulação.

O estabilizador automático de vazão é um componente importante para a eficiência energética e o conforto a partir das instalações hidráulicas térmicas, tanto em sistemas de climatização quente ou fria, como na geração equilibrada de calor em sistemas termossolares e na distribuição de água quente sanitária (água potável).

A válvula estabiliza automaticamente os ramais de circuitos hidráulicos, assegurando as vazões de projeto para os equipamentos atendidos, promovendo o equilíbrio automático de todo o sistema, podendo influenciar na economia de energia e no conforto dos usuários das instalações, conforme a aplicação.

APLICAÇÕES

Potencializar a geração térmica em coletores solares, promovendo o equilíbrio hidráulico entre conjuntos de baterias de coletores mesmo em diferentes quantidades, restrigindo os fluxos às vazões eficientes de projeto de cada conjunto, que reduz a utilização do aquecimento auxiliar, o consumo de energia elétrica ou de energia a partir de combustíveis fósseis, contribuindo para a redução das Emissões de CO2 e de custos operacionais;

Reduzir o consumo da energia térmica distribuída em sistemas de ar condicionado central com água gelada, balanceando a circulação de água conforme as vazões de projeto, automática e precisamente, sem a necessidade de ajustes complexos em válvulas manuais de balanceamento estático;

Balancear automaticamente as vazões dos ramais de sistemas de climatização, tornando-os insensíveis aos diferenciais de pressão ao logo do sistema de circulação, evitando trabalhosas regulagens manuais.

DADOS TÉCNICOS
Pressão máxima de trabalho: 16bar
Temperatura de trabalho: 0 a 100°C
Intervalo de pressão diferencial para estabilização: (Δp) 15 e 200kPa
Precisão dentro da pressão de trabalho para estabilização: ±10%

INSTALAÇÃO DO ESTABILIZADOR DINÂMICO
Nas instalações de COLETORES SOLARES, os dispositivos estabilizadores dinâmicos devem ser instalados nos circuitos de ida, antes dos coletores.  Instalar o estabilizador com afastamento maior que 30 cm da entrada dos coletores pode aumentar a vida útil do cartucho.  A instalação do estabilizador dinâmico na circulação de água em coletores termossolares só se aplica em sistema bombeado, não devendo ser utilizado em circulação natural (termossifão).

Nas instalações de CLIMATIZAÇÃO, os dispositivos estabilizadores devem ser instalados, de preferência, nos tubos de retorno dos circuitos.

Tal como em qualquer circuito hidráulico, é importante prestar atenção à limpeza de todo o sistema, limpar as tubulações eliminando eventuais detritos, ferrugem, incrustações, resíduos de soldadura e de outros contaminantes.  Para o melhor funcionamento deve ser eliminado todo ar contido na instalação.
Não são recomendados testes de vedação do sistema utilizando ar comprimido, e particularmente em válvulas.  Procure adotar a bomba para teste de instalações CALEFFI (Código HCL695000 da Hidro.Eco.Br).

Para um acesso prático à limpeza do estabilizador dinâmico, instale-o em conjunto com o CONECTOR LINEAR MACHO 3/4"M-22mm CALEFFI para tubo de cobre 22mm (Código HCL904522 da Hidro.Eco.br) ou com uma união conforme o tipo do tubo.

Tabela para COLETORES TERMOSSOLARES PLANOS de 2m² em 1 BATERIA
Modelo do Estabilizador Coletores por bateria
M15 1
M30 2
M40 3
M60 4
M70 5


Consulte a Hidro.Eco.Br ou o especialista da sua confiança para ajudá-lo a selecionar o modelo adequado à instalação do seu cliente ou para outras dimensões e quantidades de baterias de coletores.
A tabela acima refere-se a modelos de 2m² com vazão de projeto recomendada pela maioria dos fabricantes.  Consulte a melhor vazão ao fabricante do modelo de coletor solar utilizado e siga sua orientação.
