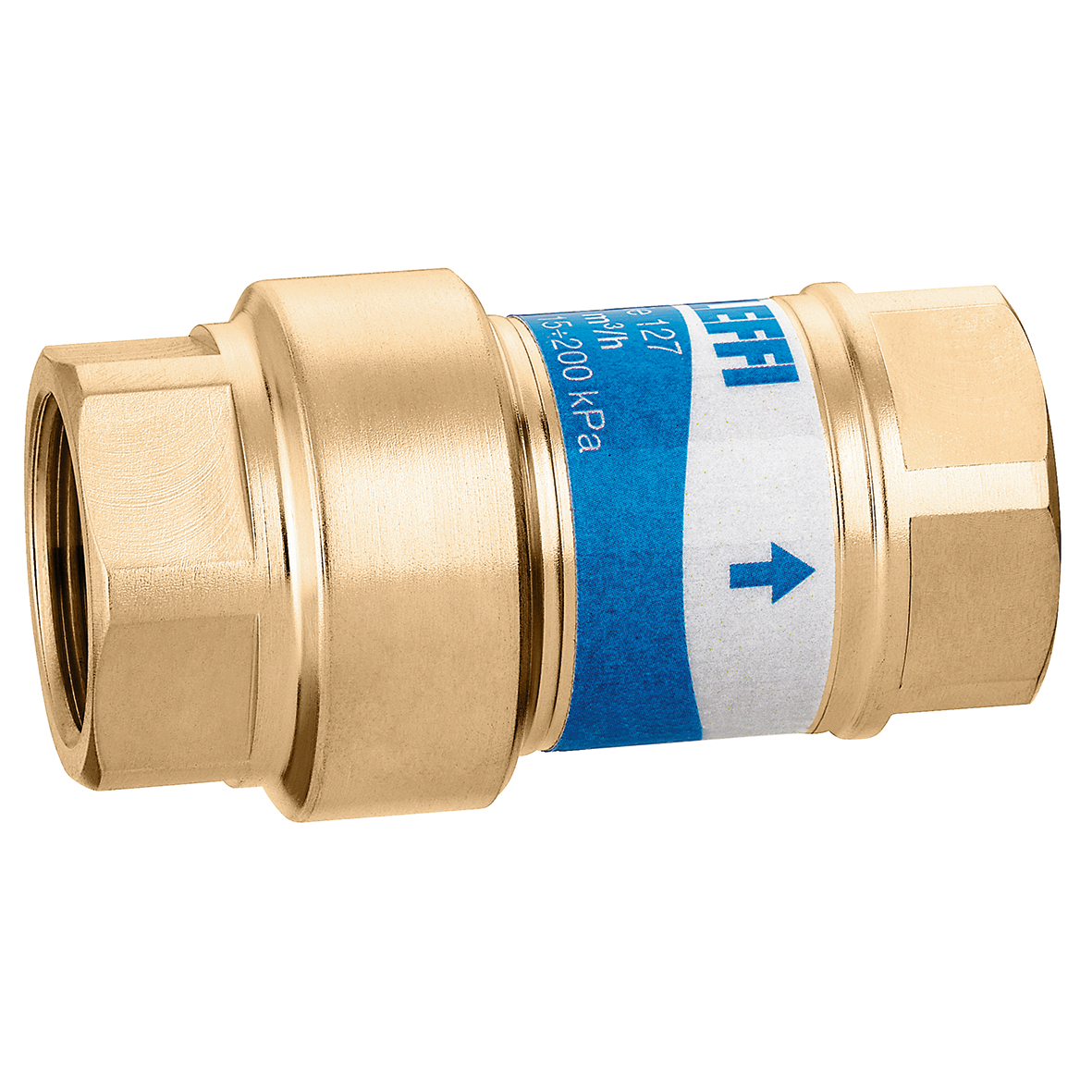

AUTOFLOW® 127151 Estabilizador Dinâmico de Vazão 3/4", Campo de Pressão Diferencial 1,5 a 20 m.c.a.
Opções de 0,80 (M80) a 1,6 m³/h (1M6) com conexões Fêmea BSP em 3/4".

Veja as vazões de cada item de AUTOFLOW 127151 de 3/4":

COD VAZÃO VAZÃO
M08 0,085 m³/h 1,4 L/min
M12 0,12 m³/h 2 L/min
M15 0,15 m³/h 2,5 L/min
M20 0,2 m³/h 3,3 L/min
M25 0,25 m³/h 4,2 L/min
M30 0,3 m³/h 5 L/min
M35 0,35 m³/h 5,8 L/min
M40 0,4 m³/h 6,7 L/min
M50 0,5 m³/h 8,3 L/min
M60 0,6 m³/h 10 L/min
M70 0,7 m³/h 11,7 L/min
M80 0,8 m³/h 13,3 L/min
M90 0,9 m³/h 15 L/min
1M0 1,0 m³/h 16,7 L/min
1M2 1,2 m³/h 20 L/min
1M4 1,4 m³/h 23,3 L/min
1M6 1,6 m³/h 26,7 L/min


FUNÇÃO

A válvula estabilizadora dinâmica de vazão AUTOFLOW®, mantém estável o fluxo de água do circuito que está controlando, seja qual for a pressão e mesmo que varie a pressão sobre esse ramal.

São centenas de itens, com vazões fixadas em fábrica e não ajustáveis, para a sua escolha.  Isso é possível com um cartucho que tem uma abertura proporcional à sua vazão nominal, que associado ao movimento de um pistão com mola, varia a seção de passagem conforme a influência do diferencial de pressão no pistão.

Neste item 127151 da Série, estão as opções de vazão de 0,085 até 1,6 m³/h, no intervalo de pressão diferencial de trabalho (Δp) entre 15 e 200kPa.

Tomando como exemplo um circuito principal tendo várias derivações com vazões pré-definidas e garantidas por estabilizadores dinâmicos AUTOFLOW® para aquelas vazões:  As válvulas que estiverem mais próximas à bomba circuladora estarão submetidas a pressões diferenciais maiores;  Neste caso o pistão vai reduzir mais a seção de passagem quanto mais próximo da bomba circuladora estiver o estabilizador dinâmico, admitindo somente a vazão fixada na fábrica e que está identificada no seu corpo.

Na prática, o estabilizador dinâmico AUTOFLOW® mantém o fluxo constante do fluido no ramal do circuito hidráulico em que estiver instalado. O fluxo será constante mesmo que o sistema imponha variadas pressões diferenciais nas válvulas de balanceamento instaladas, que podem ser ocasionadas, por exemplo, pelo corte de fluxo em um ou mais ramais e/ou pelas pressões diferenciais conforme a maior ou menor proximidade da bomba de circulação.

O estabilizador automático de vazão é um componente importante para a eficiência energética e o conforto a partir das instalações hidráulicas térmicas, tanto em sistemas de climatização quente ou fria, como na geração equilibrada de calor em sistemas termossolares e na distribuição de água quente sanitária (água potável).

A válvula estabiliza automaticamente os ramais de circuitos hidráulicos, assegurando as vazões de projeto para os equipamentos atendidos, promovendo o equilíbrio automático de todo o sistema, podendo influenciar na economia de energia e no conforto dos usuários das instalações, conforme a aplicação.

APLICAÇÕES

Potencializar a geração térmica em coletores solares, promovendo o equilíbrio hidráulico entre conjuntos de baterias de coletores mesmo em diferentes quantidades, restrigindo os fluxos às vazões eficientes de projeto de cada conjunto, que reduz a utilização do aquecimento auxiliar, o consumo de energia elétrica ou de energia a partir de combustíveis fósseis, contribuindo para a redução das Emissões de CO2 e de custos operacionais;

Reduzir o consumo da energia térmica distribuída em sistemas de ar condicionado central com água gelada, balanceando a circulação de água conforme as vazões de projeto, automática e precisamente, sem a necessidade de ajustes complexos em válvulas manuais de balanceamento estático;

Balancear automaticamente as vazões dos ramais de sistemas de climatização, tornando-os insensíveis aos diferenciais de pressão ao logo do sistema de circulação, evitando trabalhosas regulagens manuais.

DADOS TÉCNICOS
Pressão máxima de trabalho: 16bar
Temperatura de trabalho: 0 a 100°C
Intervalo de pressão diferencial para estabilização: (Δp) 15 e 200kPa
Precisão dentro da pressão de trabalho para estabilização: ±10%

INSTALAÇÃO DO ESTABILIZADOR DINÂMICO
Nas instalações de COLETORES SOLARES, os dispositivos estabilizadores dinâmicos devem ser instalados nos circuitos de ida, antes dos coletores.  Instalar o estabilizador com afastamento maior que 30 cm da entrada dos coletores pode aumentar a vida útil do cartucho.  A instalação do estabilizador dinâmico na circulação de água em coletores termossolares só se aplica em sistema bombeado.

Nas instalações de CLIMATIZAÇÃO, os dispositivos estabilizadores devem ser instalados, de preferência, nos tubos de retorno dos circuitos.

Nas instalações de DISTRIBUIÇÃO DE ÁGUA QUENTE potável para banho e outros usos sanitários (anéis de recirculação e conforto), visando a disponibilidade de água quente em todos os tubos do sistema de distribuição e a disponibilidade de água quente rápida em todos os pontos de utilização, instalar AUTOFLOW de pequenas vazões nos tubos de retorno, adotando pequenos diâmetros de tubos nos ramais de retorno, mas levando em conta os saltos térmicos e as perdas de carga.

Tal como em qualquer circuito hidráulico, é importante prestar atenção à limpeza de todo o sistema, limpar as tubulações eliminando eventuais detritos, ferrugem, incrustações, resíduos de soldadura e de outros contaminantes.  Para o melhor funcionamento deve ser eliminado todo ar contido na instalação.
Não são recomendados testes de vedação do sistema utilizando ar comprimido, e particularmente em válvulas.
