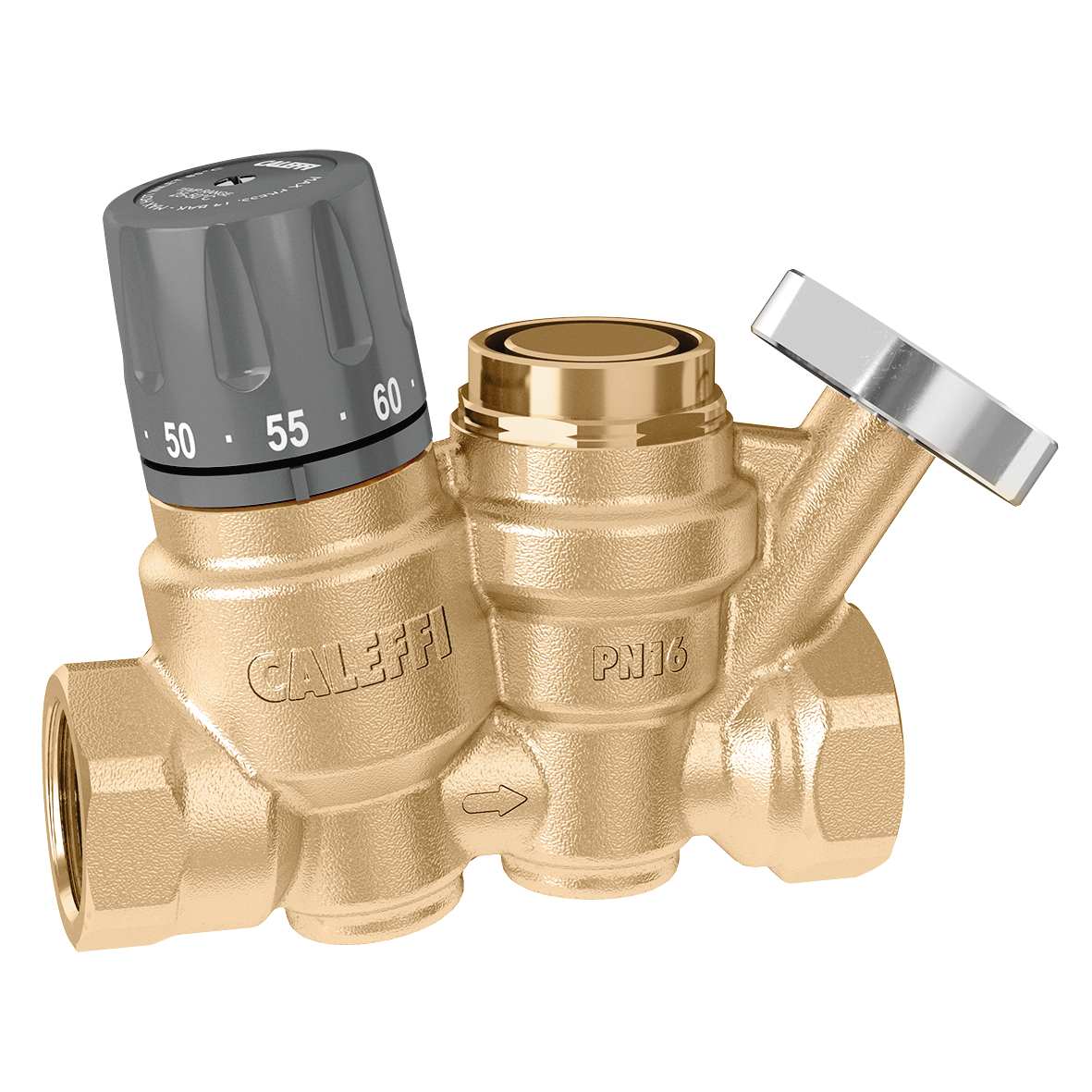

116250 Regulador Termostático Duplo de Recirculação de Água Quente, 116 CALEFFI

Regulador Termostático de Circuitos de Recirculação para Água Quente de Consumo, Duplo, com função termostática para sistema de desinfecção térmica, com termômetro.

Funciona instalada em cada final de ramal de distribuição de água quente e anterior à conexão do seu circuito à tubulação de retorno, tendo efeito somente com múltiplos ramais/prumadas e Reguladoras Termostáticas 116 instaladas em todos os ramais.

Dotada de cartucho termostático para permitir a descontaminação térmica comandada por uma LEGIOMIX ou outras formas na Central de Água Quente.
Com termômetro 116010 incluso.

Características técnicas
Corpo: liga antidezincificação EN 12165 CW724R (Low Lead - baixo teor de chumbo)
Cartucho regulável: PSU
Molas: Aço Inox EN 10270-3 (AISI 302)
Vedações hidráulicas: EPDM
Manípulo de regulação: ABS
Ligações: BSP 3/4" F

Desempenho
Fluído de utilização: Água Potável
Pressão máxima: 10 bar
Pressão diferencial máxima: 1 bar
Faixa de regulação: 35÷60°C
Regulação de fábrica: 55°C
Temperatura de desinfeção: 70°C

Vazões
Kv máximo: 1,8 m³/h
Kv desinfecção: 1 m³/h
Kv mínimo: 0,2 m³/h
Kv (Dt=5K): 0,45 m³/h

Certificação: WRAS

Bainha (poço) porta-termômetro/sonda: Ø 10 mm

Benefícios

• Redução do desconforto com a espera para a chegada da água quente ao ponto de consumo;
• Redução do desperdício de água potável e de custos mensais com a conta de água;
• Redução de custos mensais com a conta de energia elétrica ou do combustível utilizado para o aquecimento da água;
• Satisfação dos usuários com a chegada rápida da água quente ao chuveiro.

Função
O regulador termostático é utilizado para equilibrar automaticamente os circuitos de recirculação das instalações de distribuição de água quente sanitária, de forma a assegurar que todos os segmentos da rede atinjam o valor de temperatura desejado. Através da ação de um cartucho termostático interno, modula a vazão da água em função da temperatura de entrada. Quando a temperatura se aproxima do valor programado, o obturador reduz progressivamente a passagem. Deste modo, a vazão da água impulsionada pela bomba circuladora distribui-se por outras partes da rede, realizando um balanceamento térmico automático efetivo.  É, além disso, dotado de um mecanismo de by-pass e um segundo cartucho com a função de desinfeção térmica automática termostática contra a Legionella, quando associado a uma Misturadora Eletrônica central LEGIOMIX, em breve disponível na Hidro.Eco.Br.

Instalação
Antes da instalação do regulador termostático, deve efetuar-se a lavagem dos circuitos para evitar que as impurezas em circulação prejudiquem o seu desempenho. Aconselha-se sempre a instalação de filtros de capacidade adequada na entrada da água proveniente da rede de abastecimento. O regulador termostático pode ser instalado em qualquer posição, tanto vertical como horizontal, respeitando o sentido de fluxo evidenciado pela seta existente no corpo da válvula. O regulador termostático deve ser instalado de acordo com os esquemas fornecidos no manual que o acompanha. A instalação deve ser feita de forma a permitir o livre acesso ao dispositivo, em caso de verificação do funcionamento e de manutenção.

Instalar após a última derivação ao consumo de cada ramal de retorno (ou prumada) e até um metro antes do circuito de retorno à bomba circuladora, para evitar que a temperatura da linha de retorno influencie o funcionamento da válvula, levando a fechar quando precisa estar aberta.

Regulação da temperatura
A regulação da temperatura para o valor desejado é feita rodando o respetivo manípulo.
A escala graduada indica diretamente os valores de temperatura nos quais se pode posicionar o indicador.  Aconselha-se a regular a temperatura da válvula para um valor cerca de 5K superior à de entrada, tendo em conta as perdas de calor ao longo da linha, para limitar a altura manométrica requerida pela bomba de recirculação. Prestar atenção para garantir as vazões mínimas às misturadoras na central térmica.

Manutenção
Tanto o cartucho de regulação, como o de controle da desinfeção podem ser removidos do corpo da válvula para um eventual controle, limpeza ou substituição (com a instalação fria e descarregada ou com válvulas de corte anterior e posterior para essa finalidade fechadas).
