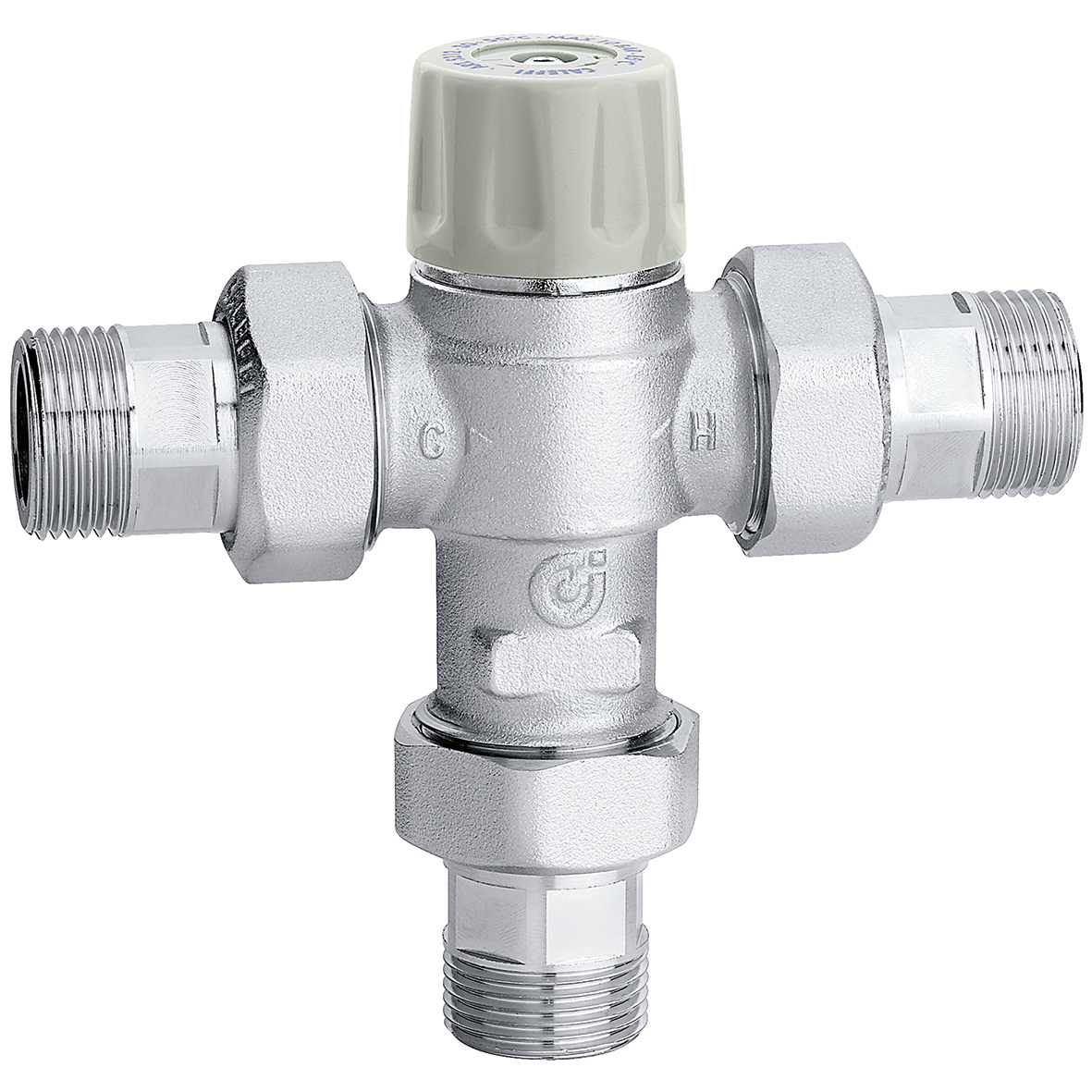

5217 Misturadora Termostática com Retenções e Filtros e função Antiqueimadura conforme NBR-5626

Misturadora termostática antiqueimadura intrínseca regulável 5217 Caleffi, com manípulo, válvulas de retenção e filtros, com proteção antiqueimadura conforme NBR-5626-2020

Faixa de temperatura: 30-50ºC
Com segurança antiqueimadura.
Corpo em liga de latão antidezincificação cromado.
Pressão máxima: 10 bar.
Temperatura máxima de entrada: 85°C.
Relação de pressão: 2:1 (máxima diferença de pressão entre as entradas quente e fria)

Certificada segundo a norma francesa NF 079 Doc. 8.
Certificações internacionais: NF, ACS
Segurança intrínseca com atuação automática antiqueimadura, conforme NBR-5626-2020.

Função básica

Em alguns sistemas de distribuição de água quente sanitária, é necessário proteger indivíduos mais vulneráveis ​​contra queimaduras causadas por água quente, não só em hotéis e residências, mas principalmente em hospitais, casas de repouso e escolas.

Essas válvulas misturadoras termostáticas garantem alto desempenho térmico. Elas são capazes de controlar a temperatura do fluxo da água misturada fornecida ao usuário com precisão em caso de variações na pressão ou temperatura de entrada ou na vazão de saída. Elas também são equipadas com uma função de segurança anti-queimadura que interrompe imediatamente o fluxo de água quente em caso de falha no fornecimento de água fria. (Certificado conforme NF 079 doc. 8 - Dispositivo de classe 12 (1/2”) e classe 20 (3/4”), tipo RU, ajustável pelo usuário).

A misturadora termostática é utilizada nas instalações de água quente para uso higiênico-sanitário (banho, cozinha e outros). A sua função é manter constante, no valor definido, a temperatura da água misturada enviada à utilização, mesmo quando variam as temperaturas das águas quente e fria na entrada.

Função de segurança anti-queimadura (anti-scald)

Como medida de segurança, em caso de falha do fornecimento de água fria na entrada, a válvula interrompe imediatamente o fluxo de água quente. Isso evita queimaduras perigosas. Este desempenho é garantido se houver uma diferença mínima de temperatura de 15 °C entre a água quente de entrada e a água misturada de saída (desempenho em conformidade com a norma francesa NF 079 Doc 8).
Também em caso de falha no fornecimento de água quente, a válvula fecha a porta de água fria e, consequentemente, a saída de água misturada, evitando choques térmicos perigosos.

Atenção: Caso no projeto seja requerida a função antiqueimadura em válvulas misturadoras termostáticas de ponto, é necessário utilizar modelos Caleffi das séries 5213 ou 5217 .   A segurança antiqueimadura consiste no fecho imediato da uma misturadora termostática na ocorrência de uma falha imprevista na alimentação de água fria.

Atenção: Ao encontrar no mercado misturadoras termostáticas com TRAVA DE SEGURANÇA manipulável (em alguns casos vermelha), considere que não é o "recurso de segurança intrínseca" de atuação na proteção anti-queimadura exigida na NBR-5626-2020 e normas internacionais.

A "Proteção anti-queimadura intrínseca" citada na NBR-5626-2020 refere-se a um método de proteção contra queimaduras que é inerente ao dispositivo, ou seja, que é parte integrante da sua construção, em vez de ser um dispositivo separado ou acessório, como nas mituradoras com travas manipuláveis.

Aplicação
As misturadoras termostáticas série 5217 são utilizadas, em conformidade com a norma NF 079 Doc. 8., em aplicações no ponto de distribuição, para o controle fixando uma temperatura da água quente distribuída no circuito. Não são adequadas para o usuário controlar a temperatura da água no ponto de utilização.
Para garantir um funcionamento estável da misturadora, deve ser garantida uma vazão mínima de 4 litros/minuto no modelo de 1/2” e 6 litros/minuto no modelo de 3/4”.

Princípio de funcionamento
Um elemento termostáticono no corpo da misturadora é completamente submerso no condutor da água misturada, onde contrai-se ou expande-se, provocando o movimento de um obturador que controla a passagem de água quente ou fria nas entradas. Se há variações de temperatura ou de pressão na entrada, o elemento interno atua automaticamente, restabelecendo o valor da temperatura regulada na saída.
